船用蝶閥

SX對夾式中心型螺旋式船用青銅蝶閥

GB/T3036-1994對夾式中線蝶閥 Butt-clamped Marine butterfly valve 主要零部件材質Materials of Main Parts SX對夾式中心型螺旋式 船用青銅蝶閥 主要零部件材質 零件名稱 Parts name 材料 Material 閥體Body 鋁青銅 Aluminum bronze 蝶板 Butterfly board 鋁...

產品型號：SX

產品口徑（DN）：40~1200(mm)

產品壓力（PN）：1.0~1.6(Mpa)

更新日期：2015-07-18

免費詢價

24小時免費咨詢電話021-80392609

  • 產品詳情
GB/T3036-1994對夾式中線蝶閥
Butt-clamped Marine butterfly valve

主要零部件材質Materials of Main Parts
SX對夾式中心型螺旋式船用青銅蝶閥主要零部件材質
零件名稱 Parts name 材料 Material
閥體Body 鋁青銅 Aluminum bronze
蝶板 Butterfly board 鋁青銅 Aluminum bronze
閥桿Stem 碳鋼、不銹鋼、鉻鎳鉬鈦鋼Grade,WCB,Crstainlesgsteel
密封面 Sealing face 氯丁膠、丁腈膠、乙丙膠、氟塑料Neoprene,NBR,EPDM,PTFE
填料 Packing 氟塑枓、柔性石墨、橡膠、V型墊PTFE，Flexiblegraphite,NBR,V.washer

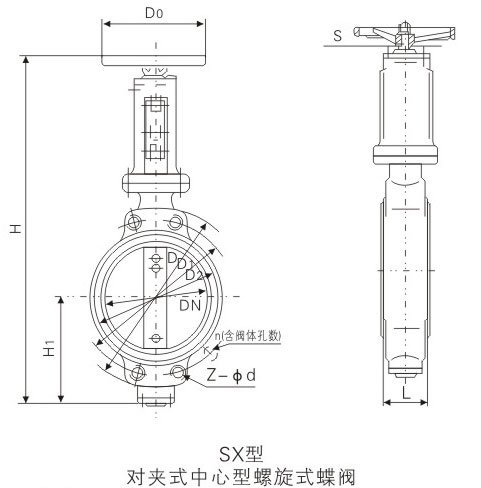

基本尺寸Dimensions

SX對夾式中心型螺旋式船用青銅蝶閥基本尺寸

SX對夾式中心型螺旋式船用青銅蝶閥基本尺寸
公稱壓力
PN(Mpa)		 公稱通徑
DN(mm)		 結構尺寸
Structure dimension
L D D1 z-φd H1
1.0
1.6		 40 43 145 110 4-18 58
50 43 165 125 4-18 63
65 46 185 145 4-18 70
80 46 200 160 4-18/8-18 83
100 52 220 180 8-18 105
125 56 250 210 8-18 115
150 56 285 240 8-22 137
200 60 340 295 8-22/12-22 164
250 68 395/405 350/355 12-22 206
300 78 445/460 400/410 12-22 230
1.0 350 78 505 460 16-22 248
400 102 565 515 16-26 290
450 114 615 565 20-26 320
500 127 670 620 20-26 345
600 154 780 725 20-30 410
700 165 895 840 24-30 480
800 190 1015 950 24-33 525
900 203 1115 1050 28-33 585
1000 216 1230 1160 28-36 640
1200 254 1455 1380 32-39 755
注：要求加長桿訂貨時應注明加長桿的長度。
Note:Please note the length of the rod to be extended at order if so needed.
聲明：本文中所有文字、數據、圖片均只適用于參考，SX對夾式中心型螺旋式船用青銅蝶閥性能參數、結構尺寸參數、價格等詳情，請聯系我們，電話：021-80392609。
