您當前的位置：首頁 > 閥門知識 > 蝶閥知識 >

氣動襯四蝶閥 D671X耐腐蝕斜板式蝶閥球墨鑄鐵對夾蝶閥更新日期：2020-04-10

名稱 :	氣動蝶閥	型號 :	D671F
結構形式 :	斜板式	加工定制 :	是
材質 :	球墨鑄鐵	連接形式 :	對夾
適用介質 :	水	壓力環境 :	常壓
工作溫度 :	常溫	標準 :	國標
流動方向 :	單向	驅動方式 :	氣動
零部件及配件 :	執行器	用途 :	放水
類型(通道位置) :	先導式	口徑 :	DN40-DN600
公稱通徑 :	DN40-DN600

產品詳情

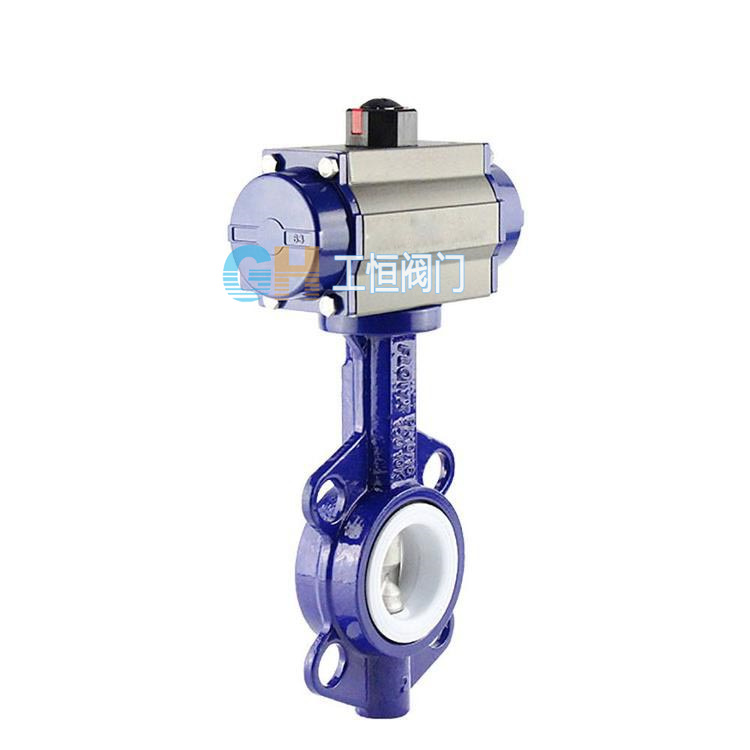

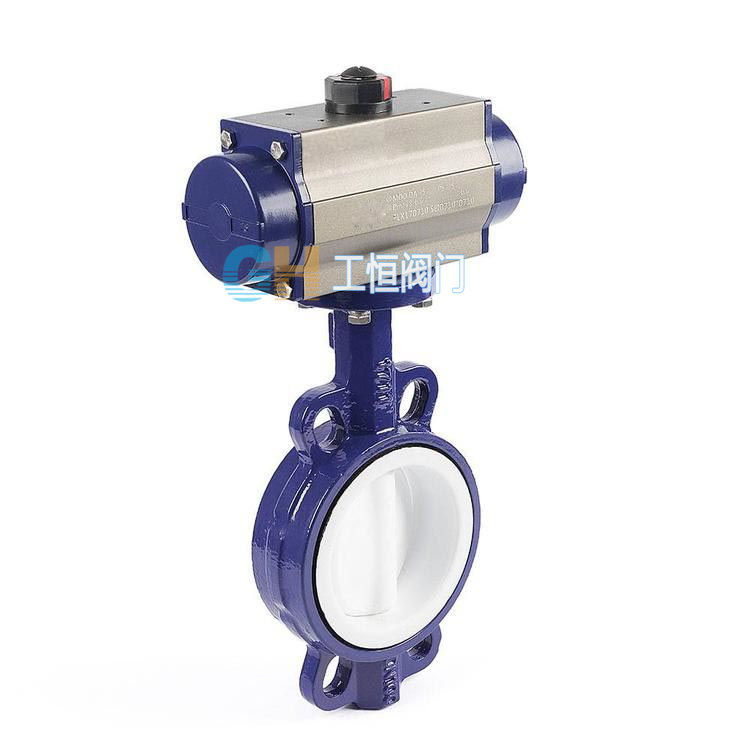

氣動全襯蝶閥可直接安裝閥門執行器
說明:
蝶閥是用隨閥桿一起轉動的蝶板作啟閉件，用以實現閥門的開啟、關閉與調節。蝶閥在管路中除了起到節斷和截留用外，近年來已經把密封性能作為評價的主要指標，收到市場青睞。另外，蝶閥還有體積小重量輕、結構簡單等***點，與同參數的閘閥比較，平均減重量達30~50，蝶板旋轉90°即可實現啟閉過程，又由于轉軸兩側蝶板受介質作用力近似相等，轉矩相反，因此啟閉力矩較小。
FLO推出的塑料襯里蝶閥系列
1、其基本類型有兩種，即D71F4和D71F46（中線）全襯里型對夾式蝶閥，采用對分兩片式閥體組合，閥座與閥體內襯，閥門工作時，只有全塑閥座與襯塑蝶板與介質接觸，產品可承受“除熔融堿金屬和元素”外的任何介質腐蝕，其中D71F46閥桿與蝶板鍛為一體，表面均勻覆一層FEP。閥體通道內表面光滑，流體阻力小，Cv值流通能力強，扭矩適中，采用四級密封結構并在密封面外配以耐溫的SI橡膠的彈性襯墊閥座，完全達到介質的零泄漏。
2、由7上述型號擴展而成的D41F4和D41F46型法蘭連接蝶閥閥體全襯里，蝶板為不銹鋼的半襯里型蝶閥。

氣動四襯蝶閥、耐腐蝕
結構特點：
1、中線蝶閥為整個蝶板與閥座在360°圓周內同心（中線），具有雙向密封功能，壓力、流量可調節；
2、四級加載彈性密封，保證了閥門內、外的零泄漏；
A.軸頭、蝶板圓周連接處的特殊過渡曲線與閥座的合理過盈；
B.軸頭端面采用彈性O(shè)型圈和軸肩剛性墊圈、彈性橡膠墊組合；
C.軸的徑向采用O型圈與金屬墊的組合；
D.閥座鑲在有彈性條的閥體槽內；

設計規范:
遵循GB 12238，API609，MSS SP-67，MSS SP-68標準

驅動方式:

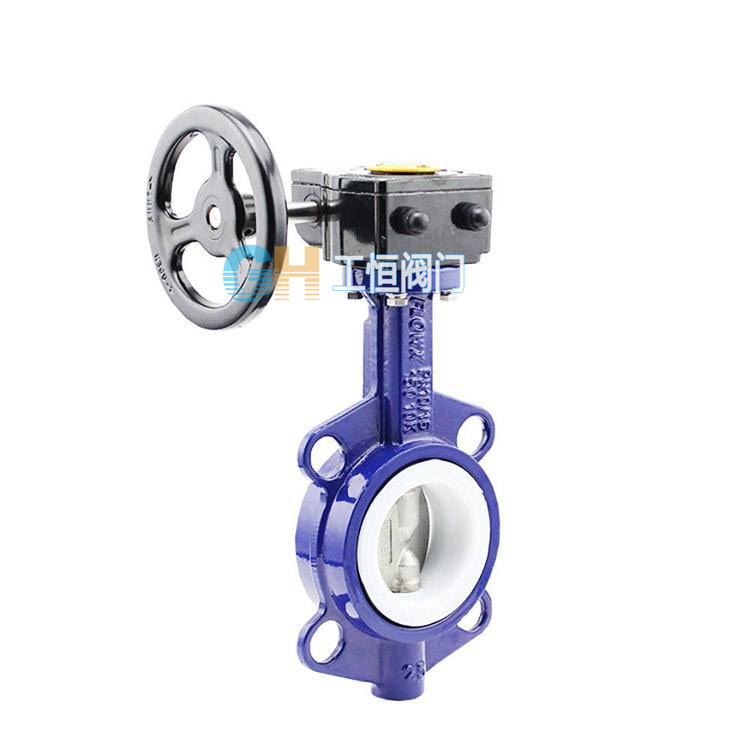

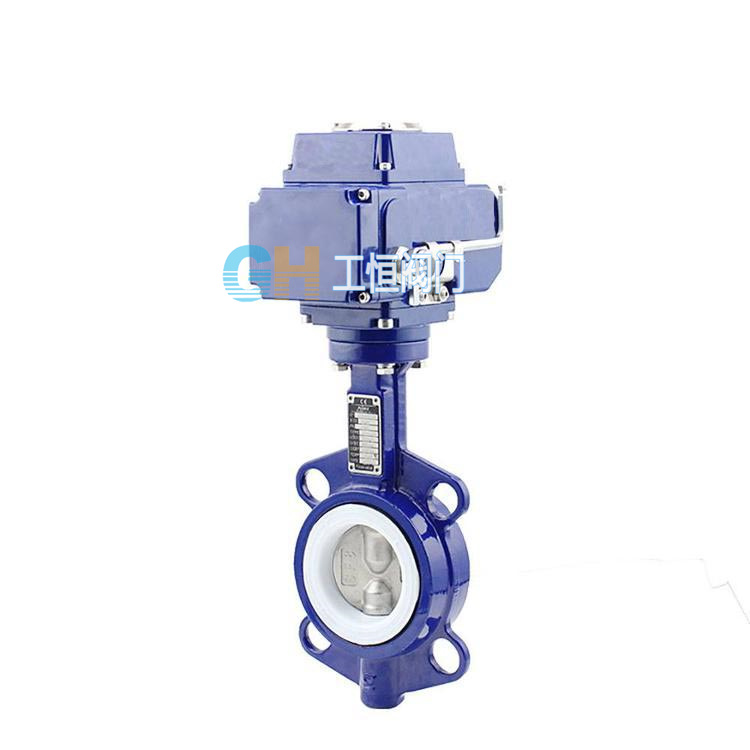

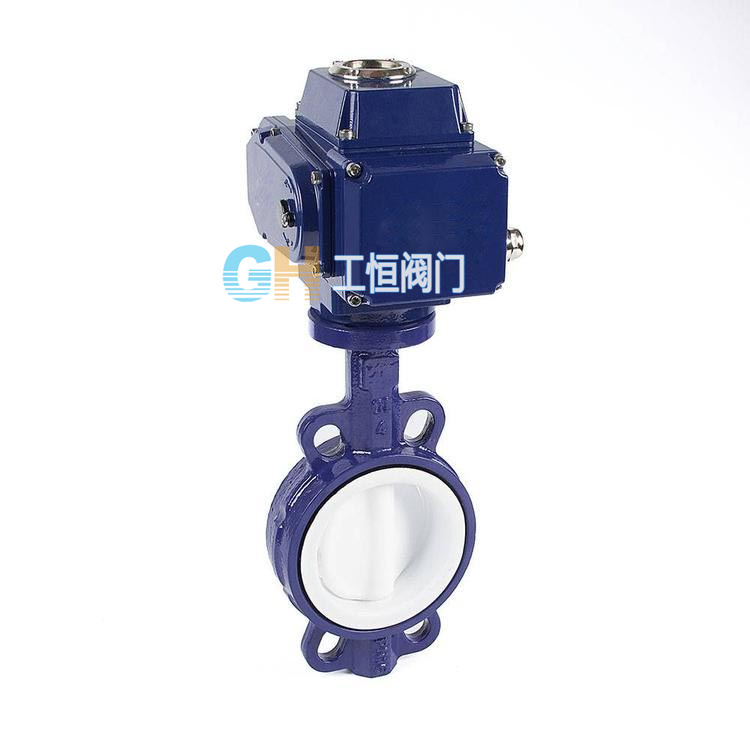

手動、蝸輪傳動、氣動、電動。

執行標準:

設計與制造	GB 12238（中線）
結構長度	GB 12221（短系列）
法蘭尺寸	78/79(或按合同要求）
壓力試驗	GB/T 13927
