蝶閥的密封原理-充壓密封蝶閥的密封原理更新日期：2014-02-09

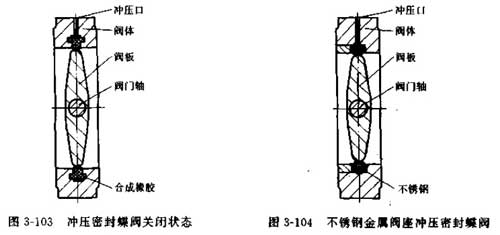

圖3-103所示為一種典型充壓密封蝶閥密封結構。
(1)結構特點。
1)在閥座或閥板上設有外部介質充壓腔；
2)在外部介質壓力的作用下，閥座或閥板上的密封元件可產生彈性變形；
3)在向密封元件充壓之前.閥板密封面與閥座密封面之間存在少量間隙或微量過盈。
(2)密封原理。
當閥板轉動到關閉位置以后，向設置于閥座或閥板上的密封元件充壓，使密封副緊密接觸并形成密封比壓，保證蝶閥密封。在蝶閥開啟之前，卸去對密封元件的充壓，因而大大降低了蝶閥的啟閉力矩，其操作輕便、靈活。
圖3-104所示密封結構，采用不銹鋼金屬閥座。
(3)密封副密封性能失效的主要原因。
1)密封元件的充、卸壓與蝶板啟閉狀態聯鎖失效；
2)密封元件老化彈性失效，充壓時不產生變形；
3)密封副機械磨損、擦傷；
4)介質氣蝕、沖蝕密封面。
(4)充壓密封蝶閥的特點。
1)對密封元件的充壓、卸壓應與崍閥的啟閉狀態實現聯鎖，因而結構復雜、成本高；
2)密封性能好。
3)使用壽命長，使用壓力也較髙。
