氣動閥門

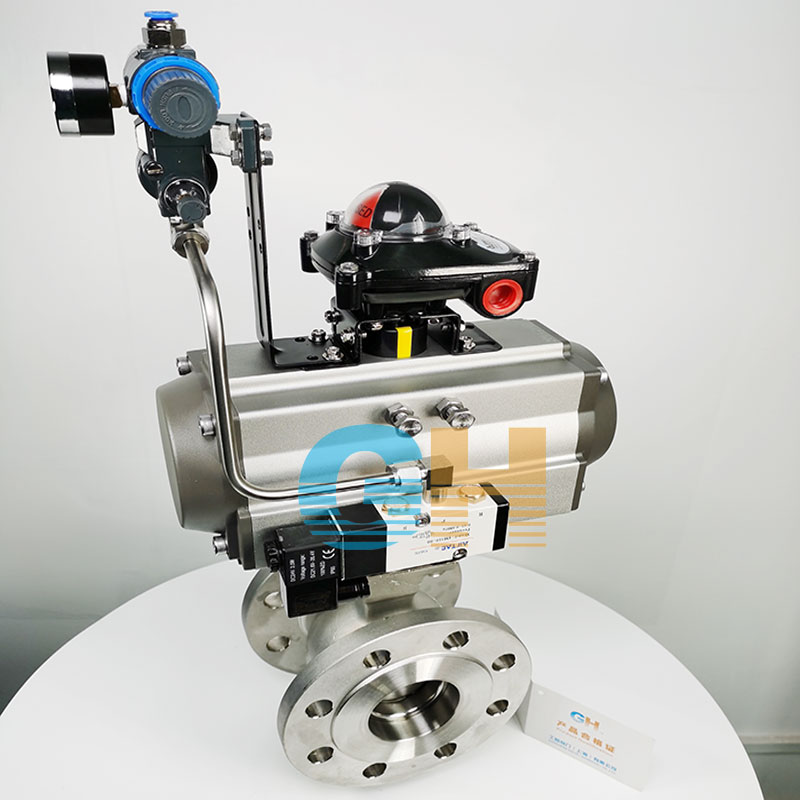

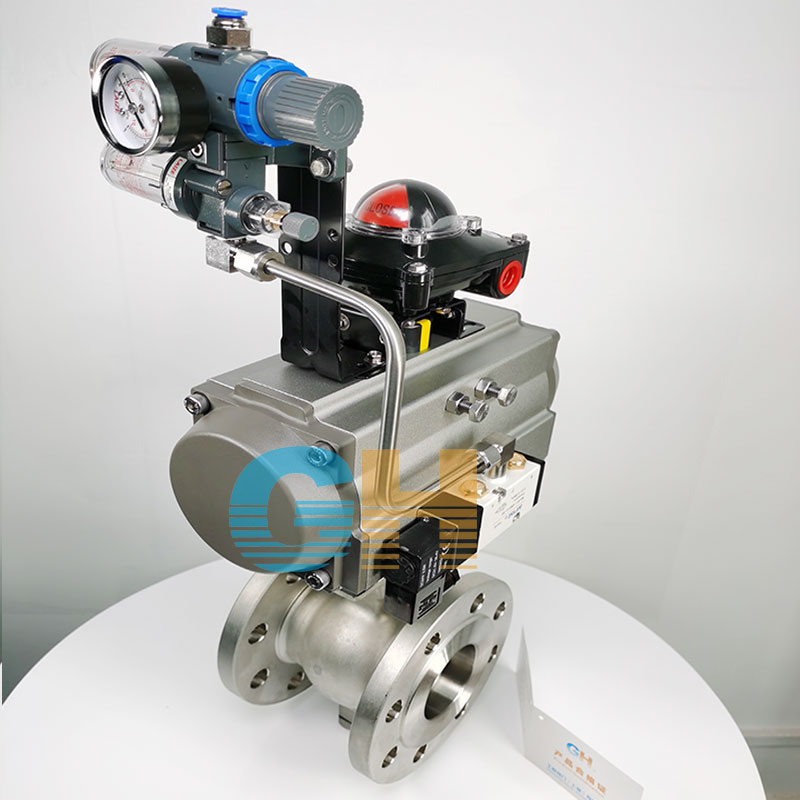

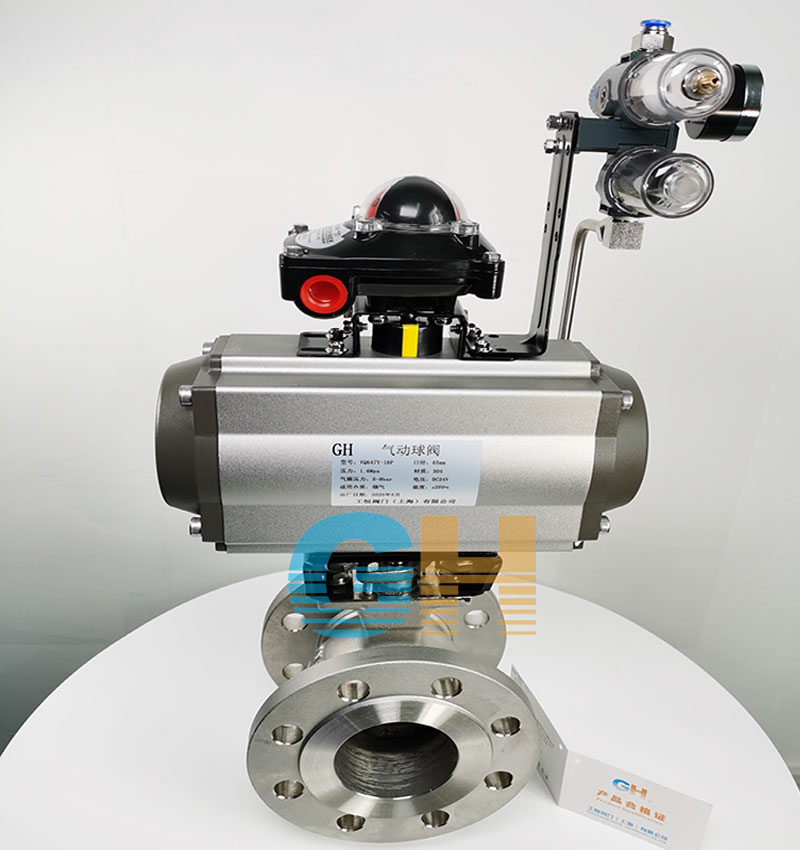

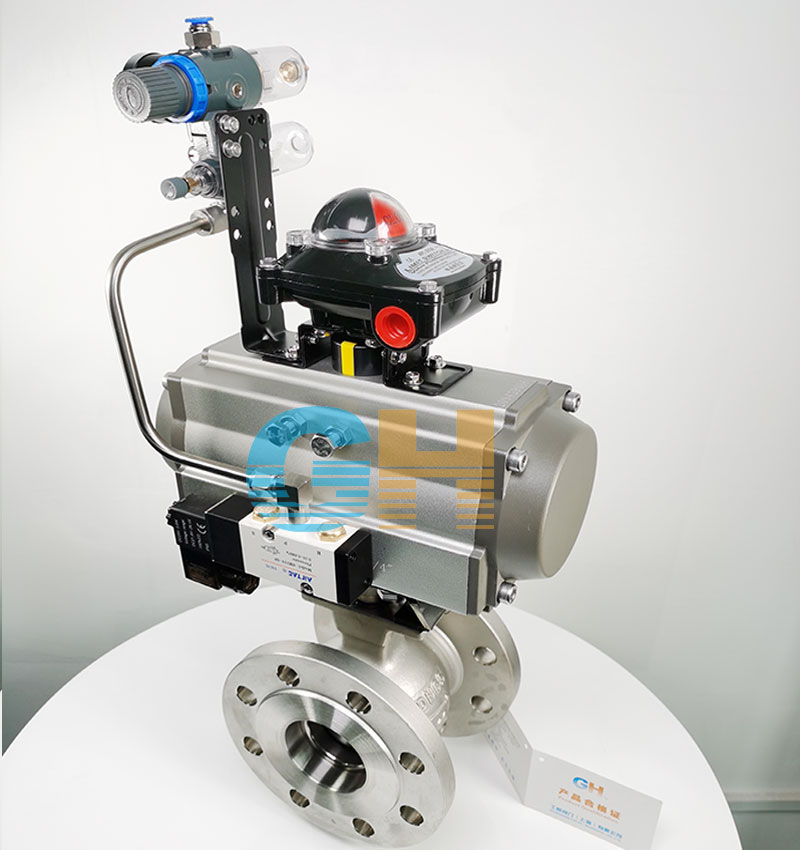

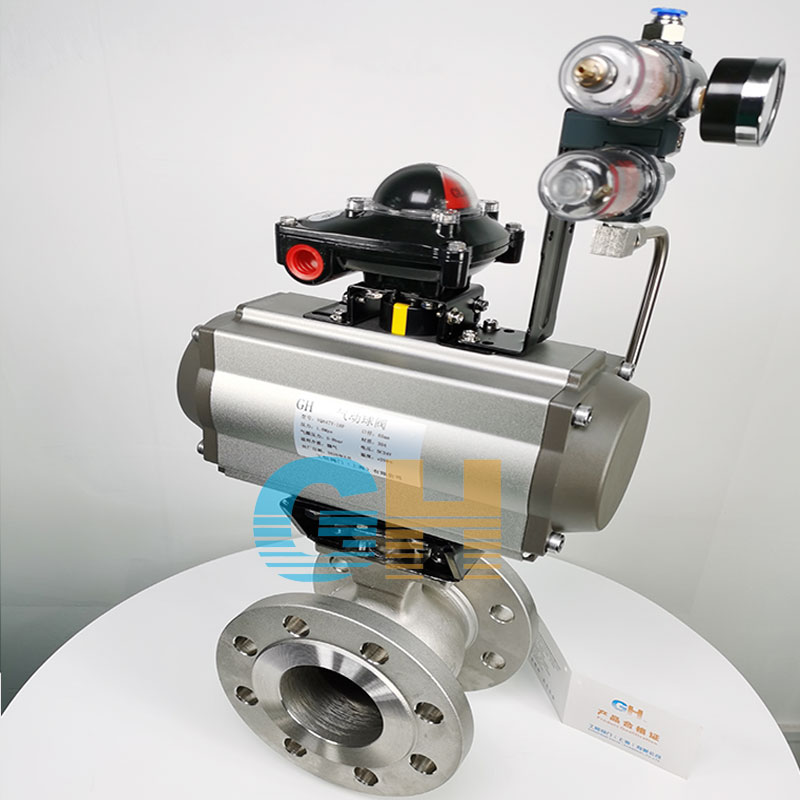

VQ647Y-16P不銹鋼氣動V型切斷閥-氣動V型調節球閥

更新日期：2021-03-11

免費詢價

24小時免費咨詢電話021-80392609


  • 產品詳情
*** : GH/工恒 型號 : VQ647Y-16P
材質 : 不銹鋼 連接形式 : 法蘭
結構形式 : 浮動球球閥 公稱通徑 : ６５
適用介質 : 煙氣 壓力環境 : 常壓
工作溫度 : 高溫 標準 : 國標
流動方向 : 單向 驅動方式 : 氣動
零部件及配件 : 執行器 用途 : 截止
類型(通道位置) : 二通式
產品詳情
Product details

產品概述

氣動V型調節球閥VQ647Y-16P由法蘭式V型球閥+氣動執行器+電氣定位器三大部分組合而成，主要用于控制管路介質流量、壓力、溫度等工藝參數使用的，調節工作特性可以達到等百分百%，啟閉件采用V型球缺結構，完全解決了閥腔易沉積介質的問題。獨有的偏心結構可以使閥芯閥座開關無摩擦使用壽命長既可以調節又可以切斷，密封等級可以達到Ⅵ級零泄漏。法蘭連接，閥芯及閥座采用噴涂工藝耐磨耐沖刷效果好，公稱壓力PN10-40，公稱通徑DN15-DN600，適用介質含纖維、微小固體顆粒、料漿等介。閥門安裝按標志箭頭安裝不可裝反，位置可以任意安裝。廣泛用于石油、化工、造紙、電力、冶金、制藥、環保等工業部門的自控系統。


產品用途

氣動V型調節球閥是一種直角回轉結構，它與閥門定位器配套使用，可實現比例調節； V型閥芯最適用于各種調節場合，具有額定流量系數大，可調比大，密封效果好，調節性能零敏，體積小，可豎臥安裝。適用于控制氣體、蒸汽、液體等介質。

產品特點

（1）不帶任何管接頭的整體式閥體，因此不受管道或螺栓應力影響，并且由于閥體無任何管接頭，故耐壓殼體不會受壓力“突變”的影響；
（1）具有一個V型閥體，即使在小流量或高粘度介質的情況下，也可在整個量程范圍內，保證控制的精確性；
（3）防漏耐用的閥座在其外徑處襯有帶不銹鋼內芯PTFE杯形或是O型密封圈，閥座用截面較大的鎢鈷硬質合金制成，通過一個合金的波紋彈簧進一步增強了閥座的結構；
（4）當法蘭V型球閥關閉時，V型缺口與閥座之間產生楔形剪切作用，并既具有自潔功能又可防止球芯卡死，手動V型球閥特別適用于管線結垢凍結或含有纖維和顆粒固體場合。

工作原理

氣動V型調節球閥由執行機構和調節機構組成。執行機構是調節閥的推力部件，它按控制信號壓力的大小產生相應的推力，推動調節機構動作。閥體是氣動調節閥的調節部件，它直接與調節介質接觸，調節該流體的流量。

主要零件材質

VQ647Y氣動V型球閥PN16～PN25主要零件材質
材料\材料代號 C P R
主要零件 閥體 WCB ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti
球板 2Cr13 ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti
閥桿 2Cr13 1Cr18Ni9Ti 0Cr18Ni12Mo2Ti
密封圈 硬質合金
填料 聚四氟乙烯、柔石墨
適用工況 適用介質 水、蒸汽、油品 硝酸類 醋酸類
適用溫度 -28℃～500℃
執行器 型號 GT或AW系列
氣源壓力 0.3-0.7MPa
執行標準 設計制造 結構長度 法蘭尺寸 壓力溫度 試驗檢驗
GBT/12237 GB12221 GB9113 GB9131 GB13927


產品性能規范

VQ647Y氣動V型球閥PN16～PN25性能規范
公稱壓力 試驗壓力(MPa) 適用介質 適用溫度
殼體試驗 密封試驗
1.6 2.4 1.76 水、油、氣及高粘度，含纖維、固體顆粒等介質 -28℃～≤550℃
2.5 3.75 2.75
4.0 6.0 4.4
應用規范 連接法蘭 JB79-59    GB9113    HG20592-97    ANSI B16.5
檢驗試驗 JB/T9092-99               API 598


產品外形結構尺寸

氣動V型調節球閥外形結構尺寸
公稱壓力
或壓力級		 公稱通徑(DN) 尺寸
(mm) (in) W L W1 L1 d d1 H1 H
PN1.6MPa 25 - 50 - 25 - 64 38 57 200
40 - 60 - 25 - 82 49 63 205
50 - 75 124 32 62 100 60 92 225
65 - 85 145 38 72.5 120 75 100 235
80 - 100 165 45 82.5 131 89 108 260
100 - 115 194 50 97 158 113 117 270
125 - 135 210 55 105 180 140 140 320
150 - 160 229 65 114.5 216 164 177 340
200 - 200 243 80 121.5 268 205 200 390
250 - 240 297 92 148.5 326 259 252 420
300 - - 338 - 169 - 300 270 510
PN2.5MPa 25 - 50 - 25 - 64 38 57 200
40 - 60 - 25 - 82 49 63 205
50 - 75 124 32 62 100 60 92 225
65 - 85 145 38 72.5 120 75 100 235
80 - 100 165 45 82.5 131 89 108 260
100 - 115 194 50 97 158 113 117 270
125 - 135 210 55 105 180 140 140 320
150 - 160 229 65 114.5 216 164 177 340
200 - 200 243 80 121.5 268 205 200 390
250 - 240 297 92 148.5 326 259 252 420
300 - - 338 - 169 - 300 270 510
CLASS 150 25 1 50 - 25 - 65 38 57 200
40 1 1/2 60 - 25 - 84 49 63 205
50 2 75 124 32 62 102 60 92 225
65 2 1/2 85 145 38 72.5 121 75 100 235
80 3 100 165 45 82.5 134 89 108 260
100 4 115 194 50 97 172 113 117 270
125 5 135 210 55 105 196 140 140 320
150 6 160 229 65 114.5 221 164 177 340
200 8 200 243 80 121.5 278 205 200 390
250 10 240 297 92 148.5 333 259 252 420
300 12 - 338 - 169 - 300 270 510



























http://www.smlhp.com/qdfmxc/1279.html
聲明：本文中所有文字、數據、圖片均只適用于參考，VQ647Y-16P不銹鋼氣動V型切斷閥-氣動V型調節球閥性能參數、結構尺寸參數、價格等詳情，請聯系我們，電話：021-80392609。
