您當前的位置： 首頁 > 產品中心 > 球閥 >

球閥

Q45F不銹鋼T型三通球閥

產品概述 Q45F不銹鋼T型三通球閥是四閥座密封 三通球閥 ，造型美觀，結構緊湊合理，它不僅可實現介質流向的切換，也可使三個通道相互連通，同時也可關閉任一通道，使另外兩個通道連通，靈活控制管路中介質的合流或分流。（如下T型流向圖） 主要性能參數 Q45F...

產品型號：Q45F

產品口徑（DN）：15~300(mm)

產品壓力（PN）：1.6~4.0(Mpa)

更新日期：2018-06-27

免費詢價

24小時免費咨詢電話021-80392609

  • 產品詳情

產品概述
Q45F不銹鋼T型三通球閥是四閥座密封三通球閥，造型美觀，結構緊湊合理，它不僅可實現介質流向的切換，也可使三個通道相互連通，同時也可關閉任一通道，使另外兩個通道連通，靈活控制管路中介質的合流或分流。（如下T型流向圖）

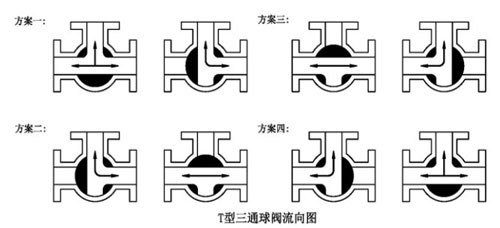

Q45F不銹鋼T型三通球閥流向圖

主要性能參數

Q45F不銹鋼T型三通球閥主要性能參數
公稱壓力
PN(MPa)		 試驗壓力
殼體 高壓液密封 低壓液密封
1.6 2.4 1.76 0.6
2.5 3.75 2.75
4.0 6.0 4.4
CLASS150 3.0 2.2
適用工況 適用介質 水、油品、氣等非腐蝕介質和酸堿腐蝕介質
適用溫度 -28～350℃
應用規范 連接法蘭 JB79-59 GB9113、
HG20592-97、ANSI B16.5
檢驗試驗 JB/T 9092-99 、API598

主要零件材料

Q45F不銹鋼T型三通球閥主要零件材料
零件名稱 材質
GB ASTM
閥體、閥蓋 WCB A216-WCB
密封圈 PTFE、對位聚苯 PTFE、對位聚苯
球體 1Cr18Ni9Ti SS 304
閥座、閥桿 2Cr13 A246-416
雙頭螺栓 35CrMoA A193-B7

主要外形尺寸

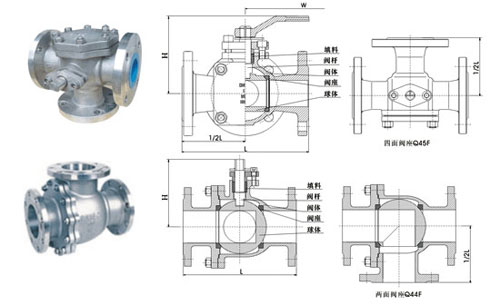

Q45F不銹鋼T型三通球閥主要外形尺寸圖

Q45F不銹鋼T型三通球閥主要外形尺寸
型號 公稱通徑
DN(mm)		 尺寸
L L2 D D1 D2 b f Z-d H W
Q45F-16C
Q45F-16P
Q45F-16R		 15 150 72 95 65 45 14 2 4-14 95 130
20 160 80 105 75 55 14 2 4-14 110 130
25 180 90 115 85 65 14 2 4-18 120 140
32 200 100 135 100 78 16 2 4-18 144 180
40 220 110 145 110 85 16 3 4-18 152 220
50 240 120 160 125 100 16 3 4-23 182 240
65 260 130 180 145 120 16 3 4-18 193 270
80 280 140 195 160 135 20 3 8-18 217 350
100 320 160 215 180 155 20 3 8-18 245 500
125 380 190 245 210 185 22 3 8-18 282 600
150 440 220 280 240 210 24 3 8-23 319 1000
200 550 260 335 295 265 26 3 12-23 380 1300
250 670 310 405 355 320 30 3 12-25 460 1700
300 720 370 460 410 375 30 3 12-25 520 2100
聲明：本文中所有文字、數據、圖片均只適用于參考，Q45F不銹鋼T型三通球閥性能參數、結構尺寸參數、價格等詳情，請聯系我們，電話：021-80392609。
