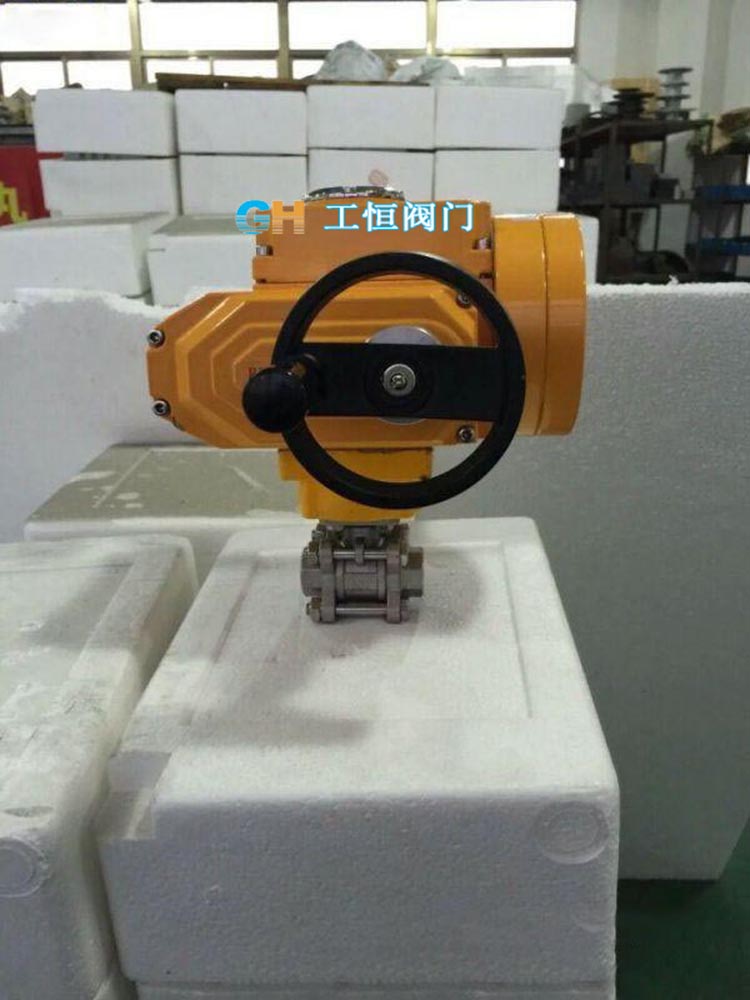

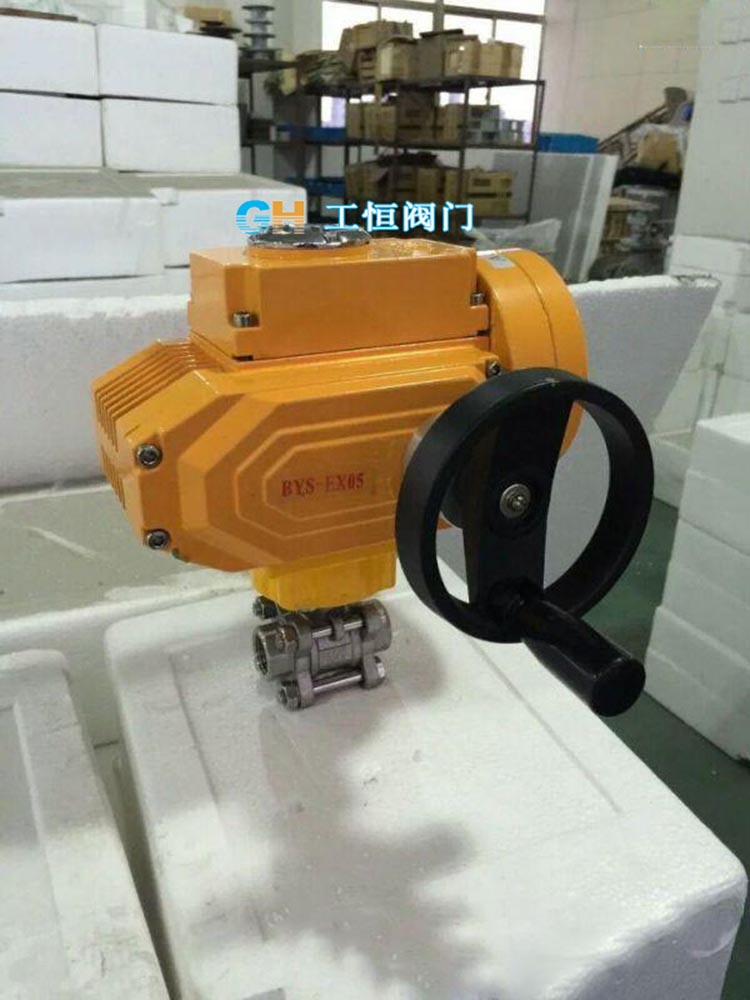

Q911F電動不銹鋼三片式球閥更新日期：2020-03-31
| 名稱: | 電動三片式球閥 | 型號 : | Q911F |
| 材質 : | 不銹鋼 | 連接形式 : | 螺紋 |
| 結構形式 : | 偏置板式 | 公稱通徑 : | 25-500 |
| 適用介質 : | 水 | 壓力環境 : | 常壓 |
| 工作溫度 : | 高溫 | 標準 : | 國標 |
| 流動方向 : | 單向 | 驅動方式 : | 電動 |
| 零部件及配件 : | 執行器 | 用途 : | 調節 |
| 類型(通道位置) : | 二通式 |
產品詳情

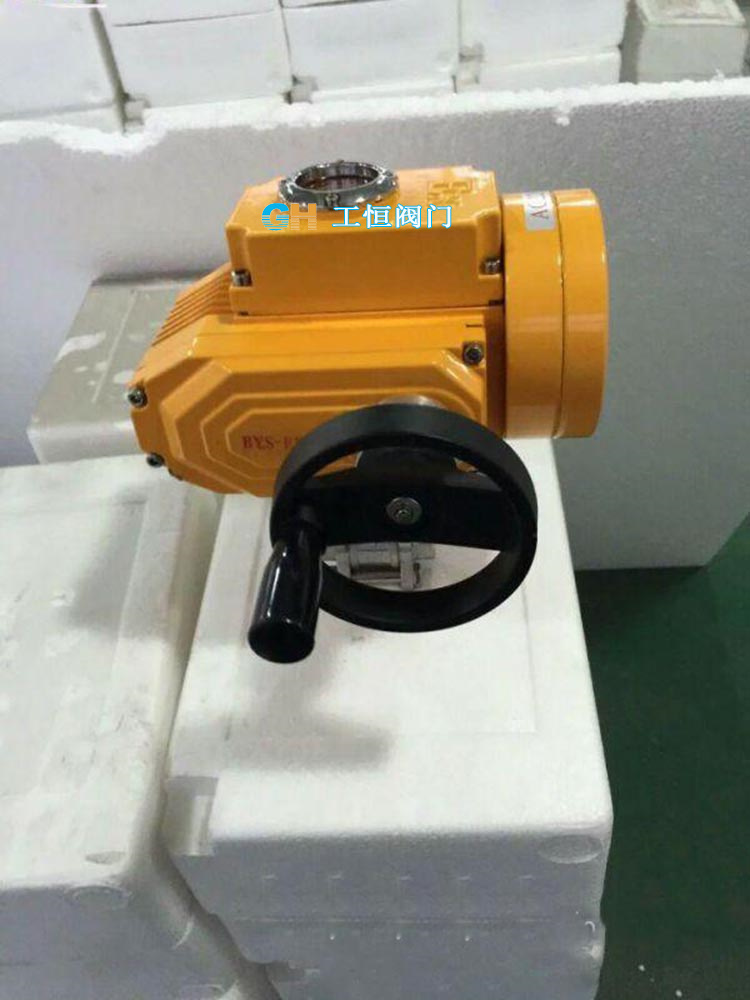

精小型防爆電動執行器用于控制0°～90°旋轉的閥門及其他同類產品，電動執行器采用先進的智能數字控制技術，無需另外配置反饋單元和伺服放大器，可直接接受工業控制儀表或計算機輸出的4~20mA（或者1—5V；0~10mA ） DC信號。可對各種工業球閥、蝶閥、風門、檔板、偶合器等實現準確位置控制。該產品不僅提高了電動執行機構位置控制的精度，而且實現了小型化、智能化、（與執行機構合為一體）。與傳統的電動執行機構相比，具有體積小、重量輕、精度高、功能強、性能可靠、運轉成本低、不需維護保養等特點，可廣泛適用于冶金、石油、化工、電力、制藥、造紙、能源、水處理、船舶、紡織、食品加工、樓宇自動化等領域。
功能特點：
1、隔離防爆標準設計
按照的隔離防爆標準 GB 3836.1-2010、GB3836.2-2010 的規定設計、采用隔爆型外殼制成的隔爆型電動執行器、防爆標志為 Ex ⅡB T4 Gb
2、技術：電動執行器中的核心部件伺服是公司自主研制、并獲得實用型和發明型二項、它可以方便與 unic、3610、NA、PS 等世界上的執行器廠家的產品匹配裝成調節閥裝置。
3、體積小輕同樣出軸力矩的執行器、重量只有DKJ、DKZ的1/3 、體積是同類產品的1/2、電動執行器額定輸出力矩600 Nm、總的重量才10.0 kg
4、高精度：電子電路的精心設計，使伺服電機提前正向切斷電源、并反向加電，電制動保證定位精度、的減少了死區與自激。精度達0.5FS，死區0.4 - 1.5 FS范圍調整。
5、高可靠性：精心設計獨特的電子剎車電路、減少了機械磨損和系統自激。在克服浪涌電壓、保護無觸點開關等方面取得了重大技術突破、它使用了自己創新設計的固態繼電器SSR，它具有電流上升率電路，電壓上升率電路、因此它的負載能力和防堵能力特強。
6、抗干擾強：采用了精度高、功耗低的電磁隔離技術、實現了電流輸入信號與位置輸出之間的隔離，的防止了電磁輻射,工頻與共地干擾，可以直接使用。
7、創新點多：因為只有無觸點功率開關才能做到無維修，長壽命和頻繁啟動，因為只有無觸點才能做到快速導通，切斷，實現準確定位，同時還舍棄了機械摩擦制動的方法、成功的采用了提前量制動技術、成倍的提高了靈敏度和控制精度、減少了維護工作量。
8、保護功能：產品的防護等級為 IP67、客戶選擇定貨可達到 I P68（可浸入水中）、防止電機過熱燒損、在電機內設置了過熱保護、電氣機械限位保護。
9、廣泛應用：石油、化工、電力、冶金、鋼鐵、能源、建材、輕工、食品、水處理等工業領域。
規格參數：
| 公稱通徑 | DN10—100mm | 公稱壓力 | PN1.6 2.5 4.0 6.4 31.5Mpa（定制） | ||||||||
| 連接方式 | 內螺紋連接 | 對焊連接 | |||||||||
| 零件名稱 | 閥體閥蓋 | WCB | CF8(304) | CF8M(316) | WCB | CF8(304) | CF8M(316) | ||||
| 球體、閥桿 | 2Cr13 | 0Cr19Ni9 | Ocr17Ni12Mo2 | 2Cr13 | 0Cr19Ni9 | Ocr17Ni12Mo2 | |||||
| 密封圈、填料 | 增強聚四乙烯 對位聚苯 | ||||||||||
| 適用工況 | 適用介質 | 水 蒸汽 油品等 | 硝酸等腐蝕性介質 | 醋酸等腐蝕介質 | 水 蒸汽 油品等 | 硝酸等腐蝕性介質 | 醋酸等腐蝕介質 | ||||
| 適用溫度 | -29°-180°（增強聚四乙烯）、-29°--300°（對位聚苯） | ||||||||||
