GHGDQYF-16RL-罐底取樣閥 不銹鋼手動法蘭采樣閥
GHGDQYF-16RL單進口罐底取樣閥，GHGDQYF-16RL單進口罐底取樣閥主要用在儲罐的罐底側面取樣，儲罐底應直接焊接法蘭，減少閥與罐子的距離，減少殘留，GHGDQYF-16RL單進口罐底取樣閥主要有閥體、閥芯、閥桿、閥座，取樣瓶組成，取樣瓶為...
- 產品詳情
概述：

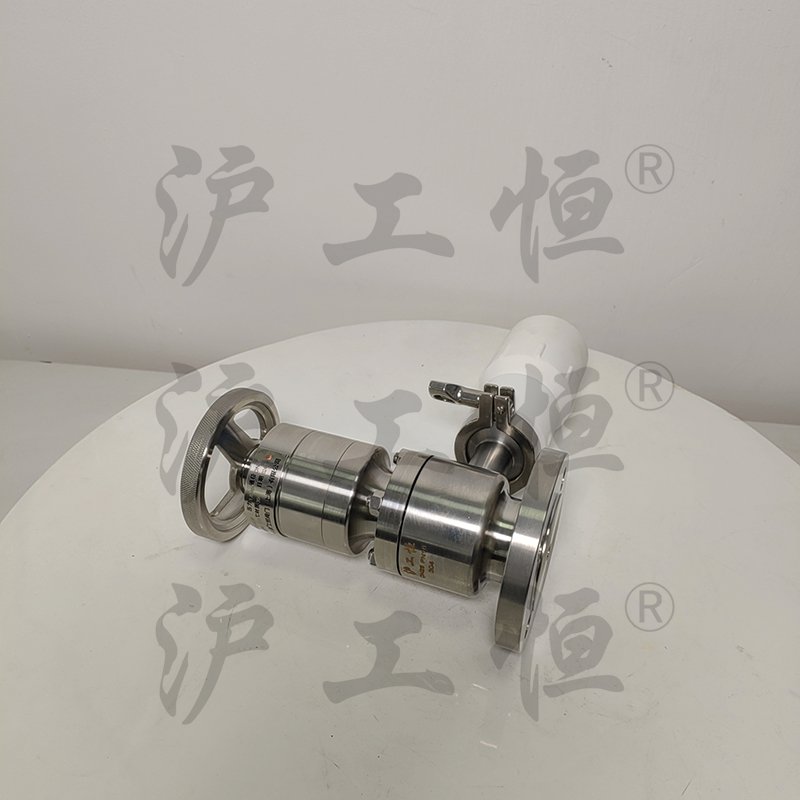

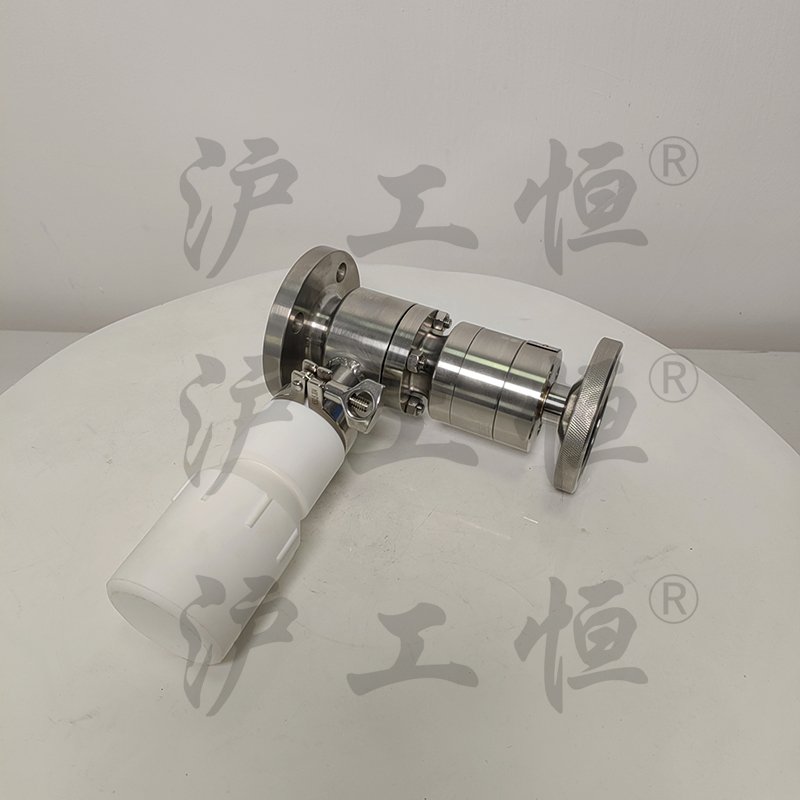

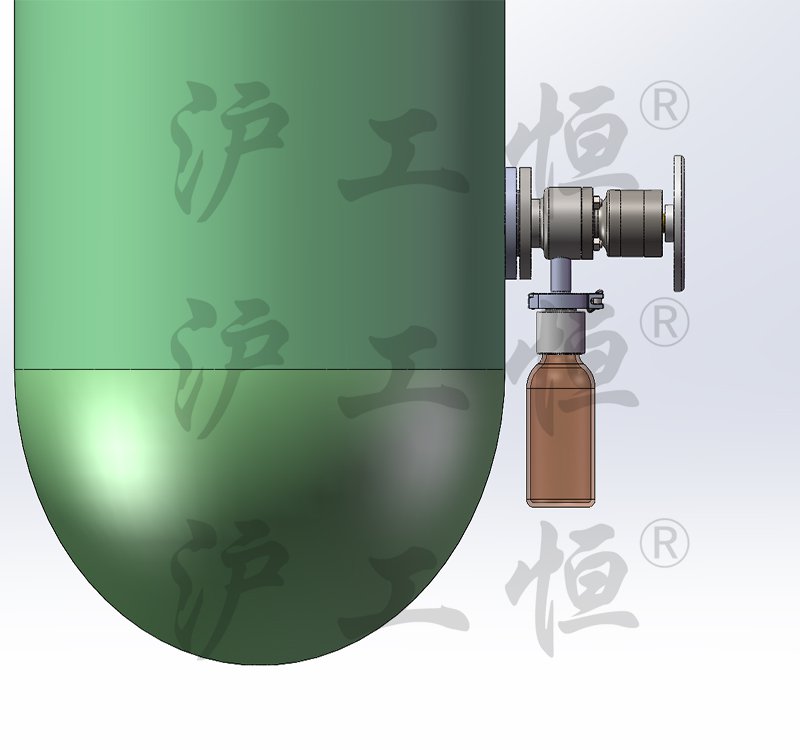

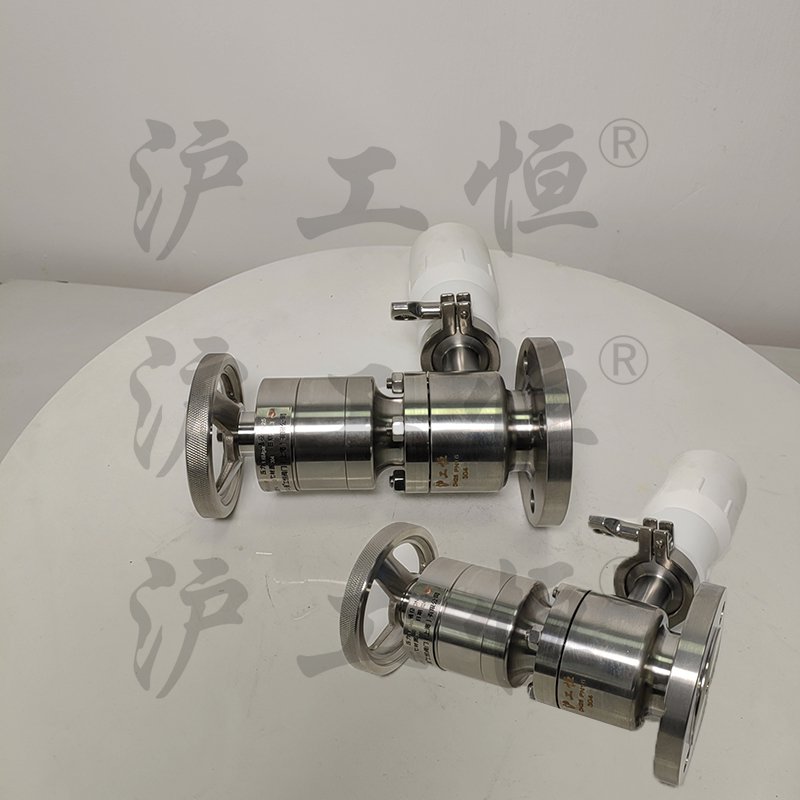

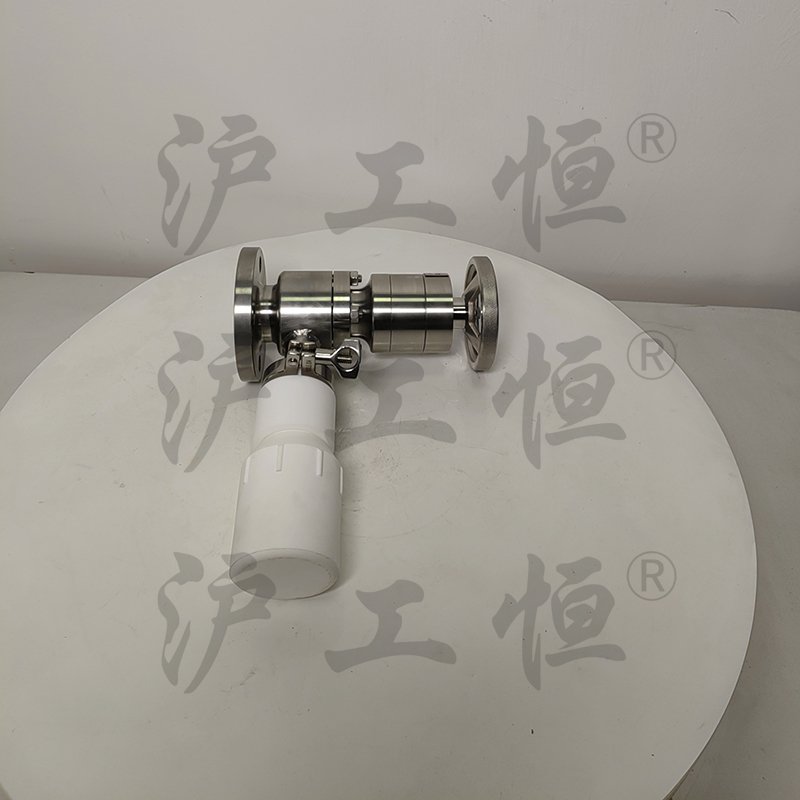

GHGDQYF-16RL單進口罐底取樣閥，GHGDQYF-16RL單進口罐底取樣閥主要用在儲罐的罐底側面取樣，儲罐底應直接焊接法蘭，減少閥與罐子的距離，減少殘留，GHGDQYF-16RL單進口罐底取樣閥主要有閥體、閥芯、閥桿、閥座，取樣瓶組成，取樣瓶為可拆卸設計，試樣進入取樣瓶內，配套的瓶蓋可將取樣瓶密封，避免污染試樣，閥桿通過手輪旋轉帶動閥桿及閥芯，閥芯上下提拉，可精確控制流量，精確控制取樣量，使試樣進入取樣瓶內，取樣瓶可選透明和避光兩種，本取樣閥廣泛應用在制藥、化工、食品行業。
二、標準規格
| 公稱通徑 | DN15~100 |
| 公稱壓力 |
PN0.6~6.4Mpa ANSI Class150~300 JIS 10K,30K |
| 取樣量 | 不定量 |
| 取樣容量 | 80~1000ml |
| 安裝方式 | 水平 |
| 尺寸標準 | 國標、美標、日標 |
| 閥體材質 |
不銹鋼 (304, 304L, 316, 316L)， 不銹鋼襯氟（304+F46，306L+F46，304+PFA） 鈦、Ti、哈士合金、HC276、鋯、Zr702 |
| 取樣瓶材質 | 高硼硅玻璃、PP、PFA |
| 閥座材質 | 本體材質、聚四氟乙烯（PTFE）、對位聚苯（PPL） |
| 控制方式 | 手動 |
| 設計依據 | GB 標準 Standard |
| 設計標準 | GB/12224-2005 ANSI B16.34 |
| 連接方式 | 內螺紋、外螺紋、焊接、法蘭、卡箍 |
| 試驗和檢驗 | GB/T13927-2008 |
三、主要特點
1、本取樣閥可以安裝在主管線上，通道無流阻設計，不影響主管線流量。
2、閥蓋雙密封設計，杜絕介質外漏。
3、閥桿雙密封設計，閥桿采用O型圈與填料雙重密封，杜絕介質外漏。
4、取樣出口錐形密封，精確調節流量，實現所需取樣量。
5、力矩輕，可單手操作取樣，提高了取樣的安全性。
