產品概述

ZSJTQ氣動切斷三通球閥是由氣動執行機構和三通球閥組成，是一種旋轉類切斷調節閥門，具有關閉嚴密，結構緊湊，重量輕，維修方便等***點。廣泛用于氣體、液體、蒸汽、油品等腐蝕性介質的管道自動化控制中。兩閥座密封三通球閥具有結構緊湊、外型美觀、密封性能好。它能實現對管道中介質流向的切換。也能使相互垂直的兩個通道連通或關閉。四閥座密封三通球閥具有造型美觀、結構緊湊合理，它不僅可實現介質流向的切換，也可使三個通道相互連通，現時也可關閉任一通道，使另外兩個通道連通，靈活控制管路中介質的合流或分流。

主要技術參數

ZSJTQ氣動切斷三通球閥主要技術參數

本體部分
閥體形式	直通鑄造三通閥
閥體材質	ZG230-450  ZG1Cr18Ni9Ti
公稱通徑	DN15-DN300
公稱壓力	PN1.6  2.5  4.0  6.4MPa ANSI  150  300LB JIS  10K  20K  30K
連接形式	法蘭 FF RF RTJ 等
結構長度	符合IEC534
閥蓋形式	一體式
填料	聚四氟乙烯 柔性石墨等
密封墊	金屬夾石墨密封墊 四氟乙烯墊等
閥內部件
閥芯型式	O型三通球芯
流量特性	近似快開型
內件材質	標準材質組合及使用溫度、壓力請參閱附表
執行機構
氣動	活塞式氣動執行機構
單作用	氣—開（彈簧復位）
雙作用	氣—開/氣—關

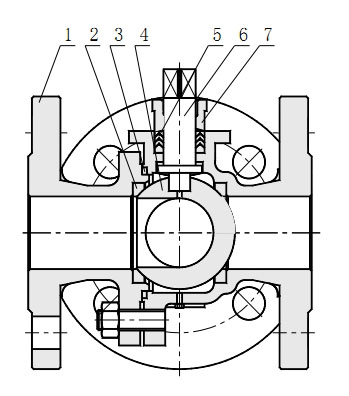

主要零件材料及內部結構

ZSJTQ氣動切斷三通球閥主要零件材料及內部結構

本體材質為碳鋼
1	閥體	WCB	LCB	WC9
2	密封圈	PTFE/PPL
3	墊片	PTFE/金屬石墨纏繞墊片
4	球	根據實際工況而定
5	填料	PTFE/石墨
6	閥桿	2Cr13	2Cr13	2Cr13
7	填料壓蓋	WCB	LCB	WC9
本體材質為不銹鋼
1	閥體	CF8	CF8M	CF3M
2	密封圈	PTFE/PPL
3	墊片	PTFE/金屬石墨纏繞墊片
4	球	根據實際工況而定
5	填料	PTFE/石墨
6	閥桿	304	316	316L
7	填料壓蓋	CF8	CF8M	CF3M

注：以上為標準配置結構，標準的閥體材料是碳鋼和不銹鋼，也可根據用戶需求進行配置。

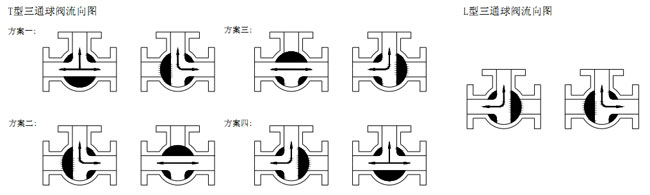

三通球閥介質流向原理

三通球閥分L型和T型，介質流通方向見下圖。L 型三通球閥適用于介質流向的切換，能使相互垂直的兩個通道連通：T 型三通球閥適用于介質的分流、合流或流向切換，T型孔道可以使三個通道互相連通或使其中兩個通道連通，三通球閥一般采用兩個閥座結構，亦可根據用戶要求采用四閥座結構。

執行標準

1. 設計和制造：GB／T12237-1989； APl608
2．檢驗和試驗：GB／T13927-1992； APl 598
3 法蘭連接：JB／T79]一 2-1994； ASME／ANSI B165
4 結構長度：JD-2002

外形安裝尺寸

ZSJTQ氣動切斷三通球閥外形安裝尺寸單位（mm）

公稱壓力 （MPa）	公稱通徑 DN(mm)	尺寸(mm)
		D	D1	D2	L	H	L0	b	n-d
1.6	25	115	85	65	160	199	164	16	4-φ14
	32	140	100	76	180	240	190	18	4-φ18
	40	150	110	84	200	255	210	18	4-φ18
	50	165	125	99	230	286	247	20	4-φ18
	65	185	145	118	290	330	276	20	4-φ18
	80	200	160	132	310	349	308	20	4-φ18
	100	220	160	156	350	421	348	22	8-φ18
	125	250	210	184	400	485	432	22	8-φ18
	150	285	240	211	480	582	524	24	8-φ22
2.5	25	115	85	65	160	199	164	16	4-φ14
	32	140	100	76	180	240	190	18	4-φ18
	40	150	110	84	200	255	210	18	4-φ18
	50	165	125	99	230	286	247	20	4-φ18
	65	185	145	118	290	330	276	22	8-φ18
	80	200	160	132	310	349	308	24	8-φ18
	100	235	190	156	350	421	348	24	8-φ22
	125	270	220	184	400	485	432	26	8-φ26
	150	300	250	211	480	582	524	28	8-φ26

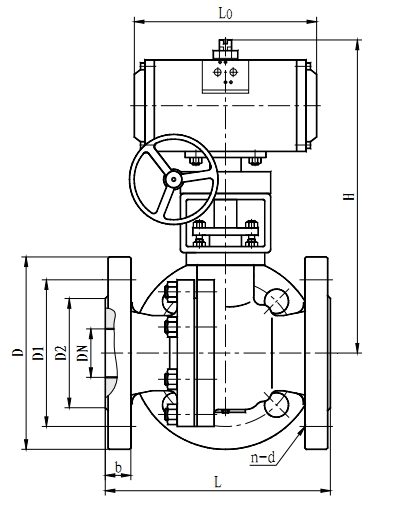

產品外形結構尺寸圖
