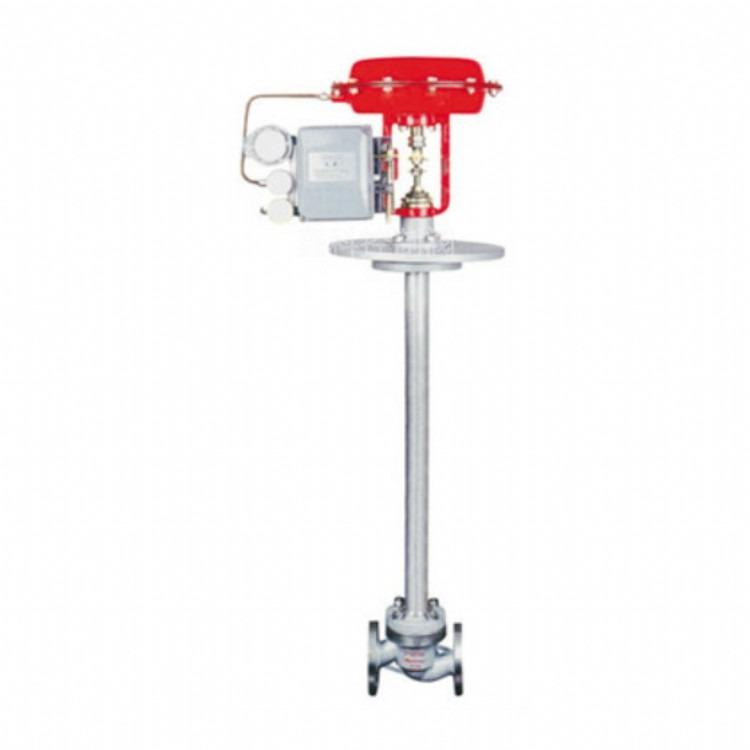

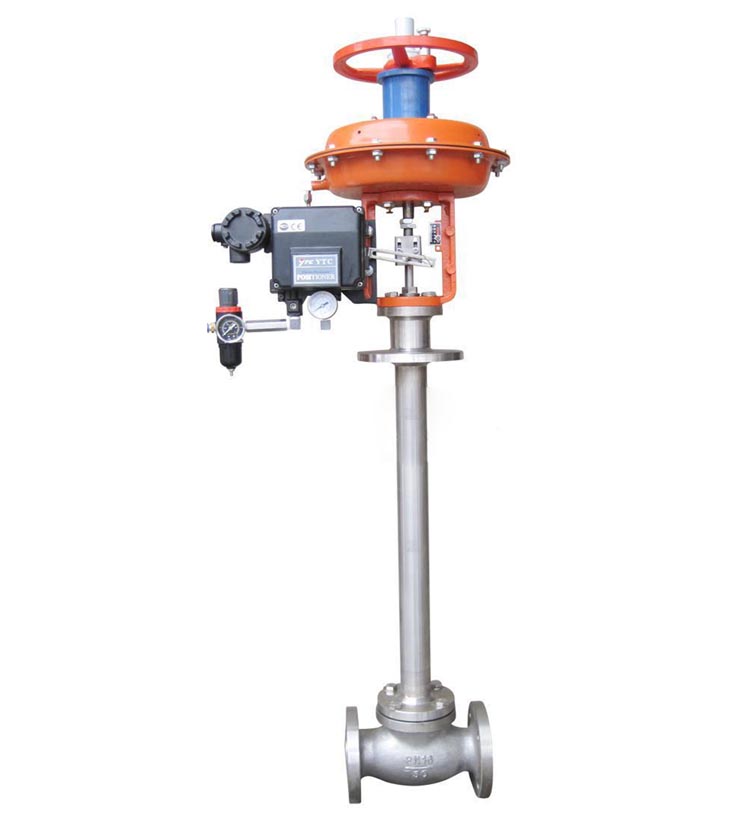

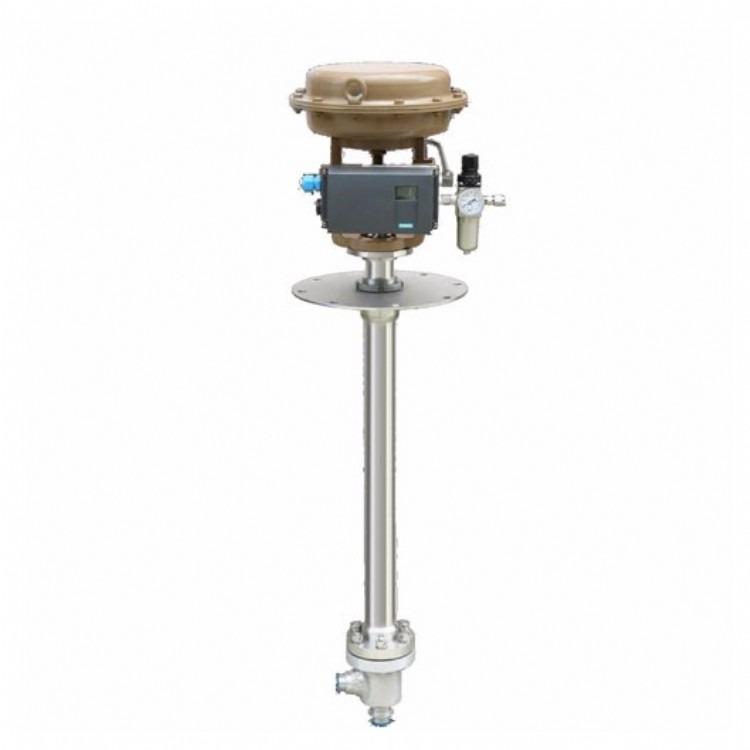

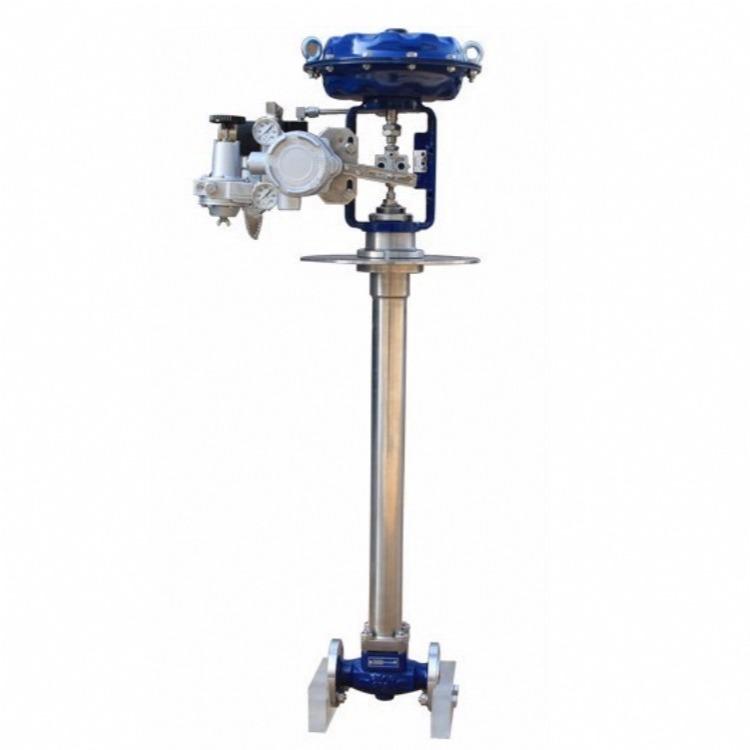

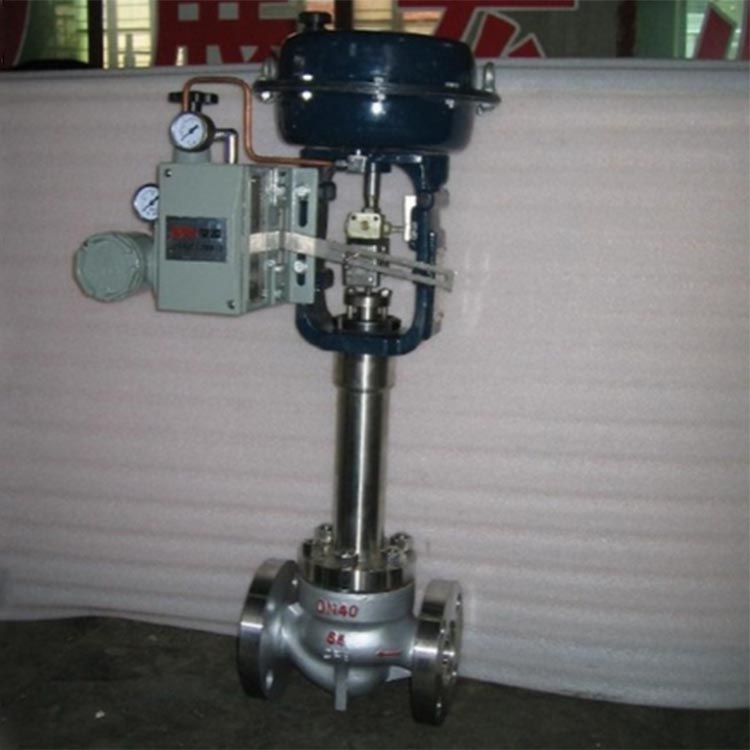

ZXPD型氣動低溫調節閥更新日期：2020-03-23
| *** : | GH/工恒 | 型號 : | ZXPD |
| 材質 : | 不銹鋼 | 連接形式 : | 法蘭 |
| 加工定制 : | 是 | 公稱通徑 : | 32-250 |
| 適用介質 : | 氨氣,氮氣,氧氣,氫氣,液化氣 | 壓力環境 : | 常壓 |
| 工作溫度 : | 低溫 | 流動方向 : | 單向 |
| 驅動方式 : | 氣動 | 零部件及配件 : | |
| 形態 : | 隔膜式 | 類型(通道位置) : | 二通式 |
| 標準 : | 國標 | 密封形式 : | 硬密封型 |
產品詳情
產品介紹
1. 產品概述
氣動薄膜直通低溫單座調節閥和氣動薄膜直通低溫雙座調節閥是氣動執器的品種之一。在石油、化工、冶金等工業生產過程的自動控制中廣泛的應用。它特別適用于-60~-250℃低溫狀態下的介質（如液氧、液氮等）的調節。為確保調節精度，配用閥門。
2. 閥本體參數
型 式：直通單座鑄造球型閥
公稱通徑： 32、40、50、65、80、100、125、150、200、250mm
公稱壓力： ANSI 125、150、300、600
JIS 10、16、20、30、40K
PN1.6、4.0、6.4MPa
法蘭連接密封面型式： FF、RF、RJ、LG、MFM，
法蘭標準：JIS B2201-1984、ANSI B16.5-1981、/T79.1-94(PN1.6MPa)、
/T79.2-94(PN4.0、6.4MPa)、HG20596-97、HG20618-97等，
接連接： 嵌接焊SW(40~50mm) ； 對接焊BW(65~200mm)
材 料：鑄鋼(ZG230-450)、CrMo鋼、鑄不銹鋼(ZG1Cr18Ni9Ti、ZG1Cr18 2Ti、
SCS16)鈦、哈氏合金等耐腐蝕合金
上 閥 蓋：常溫型(P) -17~ 230℃，
伸長I型(EI) -45~-17 ； 230~ 566 ℃℃，
伸長II型(EII) -100~-45℃，
伸長III型(EIII) -196~-100℃
壓蓋型式：螺栓壓緊式
填 料： V型聚四乙烯填料、含浸聚四乙烯石棉填料、石棉紡織填料、石墨填料

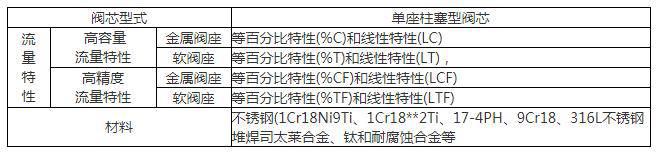

3. 閥內組件
4. 附件配置
閥門空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
