調節閥閥芯導向更新日期：2014-10-15
調節閥的閥芯的精確導向對于閥芯與閥座環的正確對中配合以及過程流體的有效控制是必需的。所用的常見導向方法列出如下。它們的名稱通常是自我描述性的。

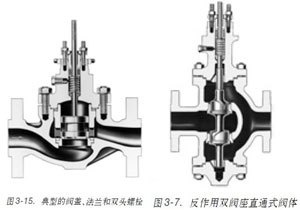

1、閥籠導向：閥芯的外徑在整個行程范圍內與缸式閥籠的內壁表面相接觸。由于閥蓋、閥籠和閥座環在閥門組件里都是自對中的，閥門關閉時就能確保正確的閥芯/閥座環配合（圖3-15）。
2、頂底導向：閥芯是通過閥蓋和底法蘭里的導向軸套來對中的（圖3-7）。

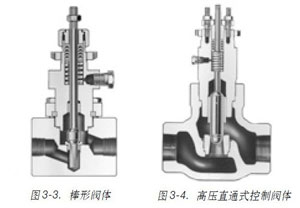

3、頂導向：閥芯是通過閥蓋或閥體里的一個導向軸套（圖3-4）、或者填料結構來對中的。
4、閥桿導向：閥芯通過閥蓋里的一個導向軸套與閥座環對中，軸套對閥桿進行導向（圖3-3，左視圖）
5、閥座導向：閥芯是通過閥座來對中的。這種結構對于帶凹槽式裙邊伸出部分的使用小直徑閥芯以控制小流量的閥門來說是典型的結構（圖3-3，右視圖）。
來源：互聯網
