DZ41Y型150（Lb)～600(Lb)法蘭連接低溫閘閥主要性能參數及外形及更新日期：2015-03-26

主要性能參數
DZ41Y型150（Lb)～600(Lb)法蘭連接低溫閘閥主要性能參數
型號 PN 工作壓力
(Mpa)		 適用溫度
（℃）		 適用介質 材料
閥體、閥蓋 閥瓣、閥座 閥桿
DZ41Y-150(Lb) 150 1.84 ﹣45 液化天然汽
、乙烯、丙烯等
低溫介質		 LCB 鉻鎳鋼+鈷鉻鎢 鉻鎳鋼
DZ41Y-150(Lb)E 2.00 ﹣101 LC3
DZ41Y-150(Lb)P 1.90 ﹣196 CF8
DZ41Y-300(Lb) 300 4.79 ﹣45 LCB
DZ41Y-300(Lb)E 5.17 ﹣101 LC3
DZ41Y-400(Lb)P 400 4.96 ﹣196 CF8
DZ41Y-400(Lb) 6.38 ﹣45 LCB
DZ41Y-400(Lb)E 6.90 ﹣101 LC3
DZ41Y-400(Lb)E 6.32 ﹣196 CF8
DZ41Y-600(Lb) 600 ﹣ ﹣46 氨、液、氨、
丙烷、乙烯、
二氧化碳、甲
烷、液化天然氣		 LCB(鑄件）
LF1（鍛件）		 ﹣ 0Cr19Ni9
DZ41Y-600(Lb)E ﹣ ﹣101 LC3(鑄件）
LF3（鍛件）		 ﹣ 0Cr19Ni9
DZ41Y-600(Lb)E ﹣ ﹣196 CF8(鑄件）
F304（鍛件）		 ﹣ 0Cr19Ni9


主要外形及結構尺寸

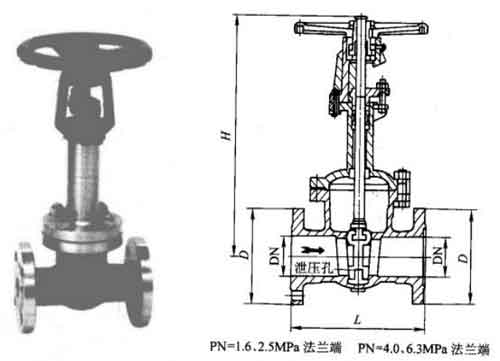

DZ41Y-150（Lb)型法蘭連接低溫閘閥主要外形及結構尺寸圖

DZ41Y-150（Lb)型法蘭連接低溫閘閥主要外形及結構尺寸（mm)
DN/in DN L D H
﹣45℃ ﹣101℃ ﹣196℃
2 50 178 280 110 130 170
2 1/2 65 190 280 120 150 190
3 80 203 320 120 150 190
4 100 229 360 130 160 200
5 125 254 400 140 170 220
6 150 267 450 140 170 220
8 200 292 560 140 170 220
10 250 330 640 150 180 240
12 300 356 640 150 180 240

DZ41Y-300（Lb)型法蘭連接低溫閘閥主要外形及結構尺寸（mm)
DN/in DN L D H
﹣45℃ ﹣101℃ ﹣196℃
2 50 216 320 110 130 170
2 1/2 65 241 320 120 150 190
3 80 283 360 120 150 190
4 100 305 400 130 160 200
5 125 381 450 140 170 220
6 150 403 560 140 170 220
8 200 419 640 140 170 220
10 250 457 700 150 180 240
12 300 502 700 150 180 240

DZ41Y-400（Lb)型法蘭連接低溫閘閥主要外形及結構尺寸（mm)
DN/in DN L D H
﹣45℃ ﹣101℃ ﹣196℃
2 50 292 320 110 130 170
2 1/2 65 330 320 120 150 190
3 80 356 360 120 150 190
4 100 406 400 130 160 200
5 125 457 450 140 170 220
6 150 495 560 140 170 220
8 200 597 640 140 170 220
10 250 673 700 150 180 240
12 300 762 700 150 180 240

DZ41Y-600（Lb)型法蘭連接低溫閘閥主要外形及結構尺寸（mm)
DN/in DN L H 重量/kg
﹣45℃ ﹣101℃ ﹣196℃ ﹣45℃ ﹣101℃ ﹣196℃
2 50 292 615 615 655 41 42 43
2 1/2 65 330 668 668 710 56 57 59
3 80 356 720 720 760 70 72 74
4 100 432 850 850 890 123 126 129
6 150 559 880 880 930 245 250 255
8 200 660 1330 1330 1380 390 398 406
10 250 787 1530 1530 1590 595 607 620
12 300 838 1950 1950 2010 778 794 810
