Z441H、Z441Y型PN25～PN100直齒圓柱齒輪傳動楔式閘閥更新日期：2013-10-08

主要性能參數
Z441H、Z441Y型PN25～PN100直齒圓柱齒輪傳動楔式閘閥主要性能參數
型號 PN 工作壓力
(Mpa)		 適用介質 適用溫度
（℃）		 材料
閥體、閥蓋、閘板 閥座、閘板
及密封面		 閥桿 填料
Z441H-25 25 2.5 水、蒸汽、油品
等無腐蝕性介質		 ≤425 碳素鋼 堆焊鐵基合金 鉻不銹鋼 石棉石墨或
柔性石墨
Z441Y-25 堆焊硬質合金
Z441Y-25I 油品、蒸汽等 ≤550 堆焊硬質合金 堆焊鐵基合金 鉻鉬合金鋼 柔性石墨
Z441H-40 40 4.0 水、蒸汽、油品
等無腐蝕性介質		 ≤425 碳素鋼 堆焊硬質合金 鉻不銹鋼 石棉石墨或
柔性石墨
Z441Y-40 堆焊鐵基合金
Z441Y-40I 油品、蒸汽等 ≤550 堆焊硬質合金 堆焊硬質合金 鉻鉬合金鋼 柔性石墨
Z441H-63 63 6.3 水、蒸汽、油品
等無腐蝕性介質		 ≤425 碳素鋼 堆焊鐵基合金 鉻不銹鋼 石棉石墨或
柔性石墨
Z441Y-63 堆焊硬質合金
Z441Y-63I 油品、蒸汽等 ≤550 堆焊硬質合金 堆焊鐵基合金 鉻鉬合金鋼 柔性石墨
Z441H-100 100 10.0 水、蒸汽、油品
等無腐蝕性介質		 ≤425 碳素鋼 堆焊硬質合金 鉻不銹鋼 石棉石墨或
柔性石墨
Z441Y-100 堆焊鐵基合金
Z441Y-100I 油品、蒸汽等 ≤550 堆焊硬質合金 堆焊硬質合金 鉻鉬合金鋼 柔性石墨

主要外形及結構尺寸
Z441H、Z441Y型PN25直齒圓柱齒輪傳動楔式閘閥主要外形及結構尺寸
DN L D D1 D2 D6 b z×Φb H0 H H1 D0 重量/kg
300 500 485 430 390 ﹣ 40 16×Φ30 1236 1145 1474 450 451
400 600 610 550 505 ﹣ 48 16×Φ34 1540 1450 1886 500 998

Z441H、Z441Y型PN40直齒圓柱齒輪傳動楔式閘閥主要外形及結構尺寸
DN L D D1 D2 D6 b z×Φb H0 H H1 D0 重量/kg
300 750 510 450 408 364 46 16×Φ34 1234 1175 1475 450 610
350 850 570 570 465 422 52 16×Φ34 1377 1322 1678 500 890
400 950 655 655 535 474 58 16×Φ41 1552 1492 1900 560 1233
500 1150 755 755 612 576 62 20×Φ48 2135 1975 2510 720 2526

Z441H、Z441Y型PN63直齒圓柱齒輪傳動楔式閘閥主要外形及結構尺寸
DN L D D1 D2 D6 b z×Φb H0 H H1 D0 重量/kg
300 750 530 460 412 364 54 16×Φ41 1380 1220 1540 500 618
350 850 595 525 475 422 60 16×Φ41 1565 1469 1850 560 945
400 950 670 585 525 474 66 16×Φ48 1785 1640 2080 640 1818
500 1150 800 705 60 576 70 20×Φ54 2135 1957 2510 720 2507
600 1350 930 820 750 678 76 20×Φ58 2295 2425 2959 800 3352

Z441H、Z441Y型PN100直齒圓柱齒輪傳動楔式閘閥主要外形及結構尺寸
DN L D D1 D2 D6 b z×Φb H0 H H1 D0 重量/kg
150 450 350 290 250 204 46 12×Φ34 838 775 952 952 301
200 550 430 360 312 260 54 12×Φ41 1022 980 980 1216 579
225 600 470 400 352 287 56 12×Φ41 1167 1051 1051 1202 646
250 650 500 430 382 313 60 12×Φ41 1167 1108 1108 1377 687
300 750 585 500 442 364 70 16×Φ48 1431 1324 1324 1582 1178
350 850 655 560 498 422 76 16×Φ54 1574 1448 1448 1838 1174

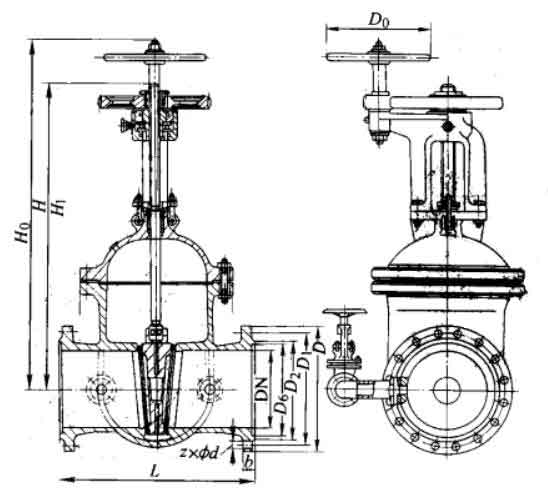

Z441H、Z441Y型PN25～PN100直齒圓柱齒輪傳動楔式閘閥外形結構尺寸圖
