Z541H、Z541Y、Z541W型PN16、PN25法蘭連接鋼制錐齒輪傳動楔式閘更新日期：2013-10-31

主要性能參數
Z541H、Z541Y、Z541W型PN16、PN25法蘭連接鋼制錐齒輪傳動楔式閘閥主要性能參數
型號 PN 適用溫度
（℃）		 工作壓力
(Mpa)		 適用介質 材料
閥體、閥蓋 閘板 閥座 閥桿
Z541H-16C 16 ≤200 1.6 非腐蝕性介質 碳鋼 碳鋼+鉻鋼或鈷鉻鎢 碳鋼+鉻鋼或鈷鉻鎢 鉻鋼
≤300 1.25
≤425 0.9
Z541Y-16C ≤200 2.5 碳鋼 碳鋼+鉻鋼或鈷鉻鎢 碳鋼+鉻鋼或鈷鉻鎢 鉻鋼
≤300 2.0
≤425 1.4
Z541Y-16I 16 ≤325 1.4 非腐蝕性介質 鉻鉬鋼 鉻鎳鋼+鈷鉻鎢 鉻鎳鈦鋼+鈷鉻鎢 鉻鉬釩鋼
≤450 1.0
≤550 0.4
Z541W-16P ≤200 1.6 腐蝕性介質 鉻鎳鈦鋼 鉻鎳鈦鋼+鈷鉻鎢 鉻鎳鈦鋼+鈷鉻鎢 鉻鎳鈦鋼
Z541W-16R 鉻鎳鉬鈦鋼 鉻鎳鉬鈦鋼+鈷鉻鎢 鉻鎳鉬鈦鋼+鈷鉻鎢 鉻鎳鉬鈦鋼
Z541Y-16P ≤200 1.6 鉻鎳鈦鋼 鉻鎳鈦鋼+鈷鉻鎢 鉻鎳鈦鋼+鈷鉻鎢 鉻鎳鈦鋼
Z541Y-16R 鉻鎳鉬鈦鋼 鉻鎳鉬鈦鋼+鈷鉻鎢 鉻鎳鉬鈦鋼+鈷鉻鎢 鉻鎳鉬鈦鋼
Z541H-25 25 ≤200 2.5 非腐蝕性介質 碳鋼 碳鋼+鉻鋼或鈷鉻鎢 碳鋼+鉻鋼或鈷鉻鎢 鉻鋼
≤300 2.0
≤425 1.4
Z541Y-25 ≤200 2.5 碳鋼 碳鋼+鉻鋼或鈷鉻鎢 碳鋼+鉻鋼或鈷鉻鎢 鉻鋼
≤300 2.0
≤425 1.4
Z541Y-25I ≤325 2.2 非腐蝕性介質 鉻鉬鋼 鉻鎳鋼+鈷鉻鎢 鉻鎳鈦鋼+鉻鋼或鈷鉻鎢 鉻鎳釩鋼
≤450 1.6
≤550 0.64
Z541W-25P ≤200 2.5 腐蝕性介質 鉻鎳鈦鋼 鉻鎳鈦鋼+鈷鉻鎢 鉻鎳鈦鋼+鈷鉻鎢 鉻鎳鈦鋼
Z541W-25R 鉻鎳鉬鈦鋼 鉻鎳鉬鈦鋼+鈷鉻鎢 鉻鎳鉬鈦鋼+鈷鉻鎢 鉻鎳鉬鈦鋼
Z541Y-25P ≤200   鉻鎳鈦鋼 鉻鎳鈦鋼+鈷鉻鎢 鉻鎳鈦鋼+鈷鉻鎢 鉻鎳鈦鋼
Z541Y-25R 鉻鎳鉬鈦鋼 鉻鎳鉬鈦鋼+鈷鉻鎢 鉻鎳鉬鈦鋼+鈷鉻鎢 鉻鎳鉬鈦鋼

主要外形及結構尺寸
Z541H、Z541Y、Z541W型PN16法蘭連接鋼制錐齒輪傳動楔式閘閥主要外形及結構尺寸（mm)
DN L D H L1 轉矩/N.m 重量/kg
300 500 305 1155 341 340 465
350 550 305 1420 357 730 475
400 600 305 1590 357 730 786
450 650 305 1705 357 730 936
500 700 305 1816 357 730 994
600 800 458 2890 427 1470 1400
700 900 458 3280 507 2940 2300
800 1000 610 3575 608 5800 3000
900 1100 610 3790 608 5880 3490
1000 1200 610 4030 608 5880 4100

Z541H、Z541Y、Z541W型PN25法蘭連接鋼制錐齒輪傳動楔式閘閥主要外形及結構尺寸（mm)
DN L D H L1 轉矩/N.m 重量/kg
300 500 305 1190 341 340 497
350 550 305 1420 357 730 666
400 600 305 1600 357 730 969
450 650 458 1725 427 1470 980
500 700 458 1940 507 2940 1821
600 800 458 2954 507 2940 2370
700 900 610 340 608 5880 3009
800 1000 610 3792 608 5880 4116
900 1100 610 3991 608 5880 4500
1000 1200 610 4320 608 5880 5200

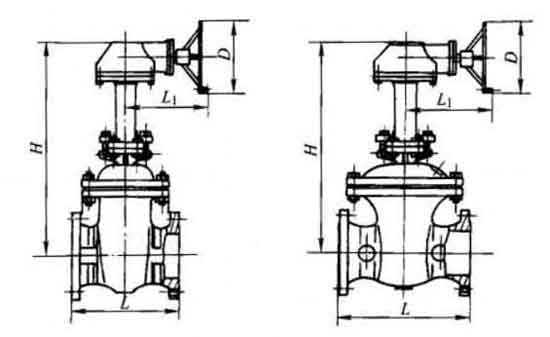

Z541H、Z541Y、Z541W型PN16、PN25法蘭連接鋼制錐齒輪傳動楔式閘閥外形尺寸圖
