Z541H、Z541Y、Z541W型300（Lb)法蘭連接鋼制錐齒輪傳動楔式閘閥更新日期：2013-10-19

結構圖

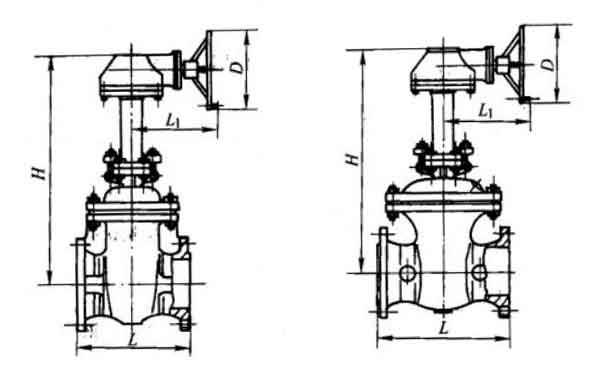

Z541H、Z541Y、Z541W型300（Lb)法蘭連接鋼制錐齒輪傳動楔式閘閥外形尺寸圖


主要性能參數
Z541H、Z541Y、Z541W型300（Lb)法蘭連接鋼制錐齒輪傳動楔式閘閥主要性能參數
型號 壓力級
(Lb)		 工作壓力
(Mpa)		 適用溫度
（℃）		 適用介質 材料
閥體、閥蓋 閥板 閥座 閥桿
Z541H-300(Lb) 300 4.38 ≤200 非腐蝕性介質 碳鋼 碳鋼+鉻鋼或鈷鉻鎢 碳鋼+鉻鋼或鈷鉻鎢 鉻鋼
3.87 ≤300
2.88 ≤425
Z541Y-300(Lb) 4.38 ≤200
3.87 ≤300
2.88 ≤425
Z541Y-300(Lb)I 4.02 ≤350 鉻鉬鋼 鉻鉬鋼+鈷鉻鎢 鉻鉬鈦鋼+鈷鉻鎢 鉻鉬釩鋼
3.38 ≤450
1.28 ≤550
Z541W-300(Lb)P 300 3.28 ≤200 腐蝕性介質 鉻鎳鈦鋼 鉻鎳鈦鋼+鈷鉻鎢 鉻鎳鈦鋼+鈷鉻鎢 鉻鎳鈦鋼
Z541W-300(Lb)R 3.77 鉻鎳鉬鈦鋼 鉻鎳鉬鈦鋼+鈷鉻鎢 鉻鎳鉬鈦鋼+鈷鉻鎢 鉻鎳鉬鈦鋼
Z541Y-300(Lb)P 3.28 鉻鎳鈦鋼 鉻鎳鈦鋼+鈷鉻鎢 鉻鎳鈦鋼+鈷鉻鎢 鉻鎳鈦鋼
Z541Y-300(Lb)R 3.77 鉻鎳鉬鈦鋼 鉻鎳鉬鈦鋼+鈷鉻鎢 鉻鎳鉬鈦鋼+鈷鉻鎢 鉻鎳鉬鈦鋼

主要外形及結構尺寸
Z541H、Z541Y、Z541W型300（Lb)法蘭連接鋼制錐齒輪傳動楔式閘閥主要外形及結構尺寸（mm)
DN/in DN L D H L1 轉矩/N.m 重量/kg
12 300 502 305 1230 341 340 552
14 350 762 305 1354 357 730 718
16 400 838 305 1436 357 730 943
18 450 914 458 1725 427 1470 1213
20 500 991 458 1798 507 2940 1410
24 600 1143 458 2848 507 2940 2527
28 700 1346 610 3400 608 5880 3009
32 800 1524 610 3792 608 5880 4166
